%임피던스에 대해 설명하고, Ω 임피던스와의 관계를 간단히 언급해보세요.

[관계]

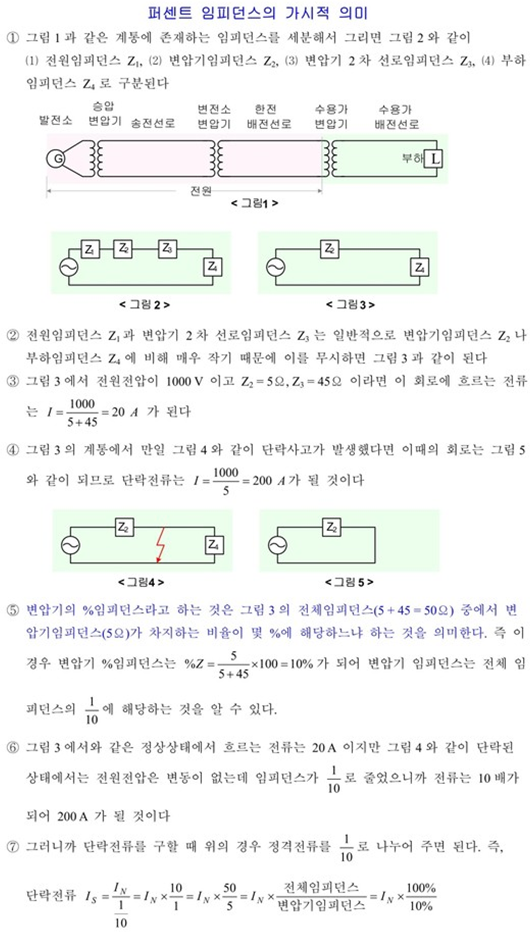

\%임피던스라는 것은 일반적인 \Omega임피던스의 단위를 퍼센트(PU \times 100)법으로 비율로써 나타낸 것이다. 이런 퍼센트법을 사용하는 이유는 전기기기들은 서로 연계되어있기 때문에 전체 계통 중에 특정 기기의 임피던스가 몇 퍼센트를 차지하느냐를 나타내기 위함이다.

[\%임피던스]

보통 어떠한 전기기기가 Z[\Omega]라는 임피던스를 가지고 있을 때, 기기에 정격전압 E[\mathrm{V}]가 인가되어 정격전류 I[A]가 흐른다면 기기 내에선 ZI[\mathrm{V}]만큼의 전압강하(임피던스 전압)가 발생하게 된다. 이때 기기의 정격전압 E[\mathrm{V}]에 비해 전압강하분 ZI[\mathrm{V}]가 몇 퍼센트인가 하는것이 \%임피던스이다.

즉, \%임피던스는 \%Z = (ZI/E) \times 100이고

단락전류로 표현하면 \%Z = (I_n/I_s) \times 100

단락용량으로 표현하면 \%Z = (P_s/P_n) \times 100

단락비(단락전류/정격전류)로 표현하면 \%Z = 100/S가 된다.

결과적으로 변압기나 발전기, 전동기의 \%임피던스 식은 모두 동일하며, 같은 의미를 지니고 있다.

추가로 변압기의 \%임피던스를 측정한다고 하면 변압기의 2차 권선을 단락시킨 후 1차 권선에 전압을 인가해서 단락된 2차 권선에 정격 전류가 흐를 때1차 권선에 인가한 전압을 임피던스전압이라고 하고, 이 임피던스 전압에 대한 정격전압의 백분율이 \%임피던스가 된다. 그리고 1, 2차측의 순서는 바뀌어도 %임피던스는 같다.
