변전소의 역할, 설비들의 역할을 설명해보세요.

[변전소의 역할]

(1) 전압의 변성과 조정

일반적으로 변전소에서의 전압변성은 전력을 경제적으로 송전하기 위해서 실시되는 것인데 이로 인해 적정한 전력수송능력의 확보, 전력수송설비의 경감과 전력손실의 감소를 도모할 수 있다.

(2) 전력의 집중과 배분

전력의 안정된 공급과 경제적 수송을 위해 전력의 집중과 배분이 필요

(3) 전력 조류의 제어

유효전력의 제어는 발전의 출력조정 외에 변전소의 전력계통의 접속 변경, 계통 내 설비의 과부하 방지, 사고시의 공급지장범위 확대방지를 위함, 무효전력의 제어는 소비지점에서 무효전력 공급을 함.

(4) 송배전선로 및 변전소의 보호

전력설비는 광범위하게 분포되어 자연재해에 노출되어 있고, 설비자체에 사고우려가 있기 때문에 이를 보호하기 위한 여러 가지 보호 장치가 있다.

[변전소의 설비]

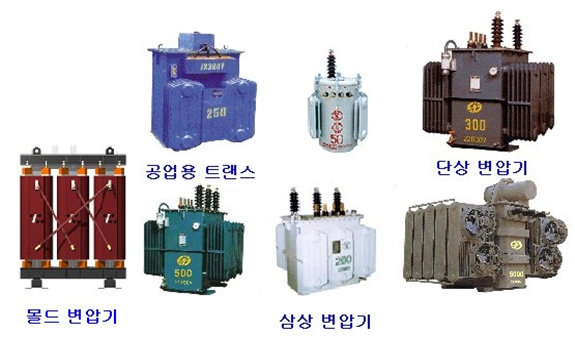

(1) 변압기

: 전자기유도현상을 이용하여 교류의 전압이나 전류의 값을 변화시키는 장치.

(2) 단로기

: 부하전류를 제거한 후 회로를 격리하도록 하기 위한 장치. 보통의 부하전류는 개폐하지 않는다. 송전선이나 변전소 등에서 차단기를 연 무부하 상태에서 주회로의 접속을 변경하기 위해 회로를 개폐하는 장치이다. 단로기 양측에서 회로가 기계적으로 구분되므로 점검·수리 등에 편리하고 차단기와는 달리 극히 적은 전류만 통제하므로 구조가 간단하다.

(3) 차단기

전류를 개폐함과 함께 과부하, 단락 등의 이상 상태에 대해 회로를 차단해 안전을 유지하는 장치를 말한다. 평상시에는 수동 또는 전동으로 개폐하고, 이상 시에는 자동적으로 전로를 차단한다. 차단 시 발생하는 아크 방전을 소멸시키기 위해 고압용으로 유입 차단기와 진공 차단기가 있고 저압용으로 공기 차단기와 자기 차단기 등이 있다.

(4) 피뢰기

뇌서어지, 회로의 개폐, 아크 접지 등일 때 일어나는 이상전압을 대지에 방전하여 회로전압을 일정치 이하로 보전하고 접속되어 있는 기기의 절연 파괴 등의 장애를 방지하는 장치인데 관형, 저항형, 자기 취소형 등 각종이 있다.

(5) 배전기

점화장치를 2개 이상 가지고 있는 내연기관에 있어서, 캠 돌기부를 실린더 수와 동일한 정다각형의 것을 엔진의 캠축으로부터 전도축을 거쳐 회전시켜 각 실린더의 발화 위치에서 점화시킬 수 있게 되어 있다.
