GIS가스절연변전소에 대해 설명해보세요.

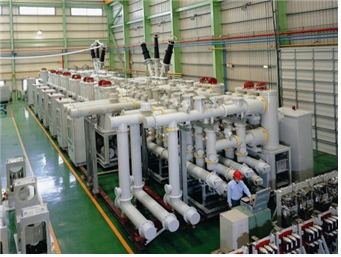

[GIS(Gas Insulated Switchgear)]

[GIS(Gas Insulated Switchgear)의 개요]

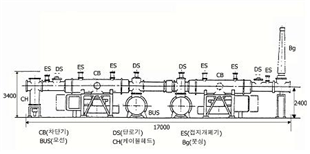

GIS(가스절연개폐장치)는 고압 전력용 차단기반 중 고기능과 안전성을 극대화한 전력 설비이다. 고전압이 흐르는 모선, 차단기, 단로기 등 전기 부품 일체를 금속 외함 내부에 밀폐하고, 그 안을 절연 성능과 소호(아크 소멸) 능력이 대기압 공기보다 압도적으로 뛰어난 절연 가스(전통적으로 SF6 가스)로 충전한 구조를 가진다.

종래의 재래식 옥외 철구형 변전소에서는 공기를 절연 매체로 사용하여 넓은 대지가 필요했으나, GIS는 우수한 가스 절연을 통해 기기 간 간격을 극단적으로 줄임으로써 변전소 부지의 대폭 축소 및 고신뢰도 확보가 가능하다.

[GIS 변전소의 적용이 필요한 곳]

도심지 변전소 (지하화/옥내화): 환경 장애 및 용지 확보난으로 인해 도심지 변전소는 지하 또는 건물 내부에 설치해야 한다. 설비 체적을 \frac{1}{10} 수준으로 줄일 수 있는 GIS가 필수적이다.

해안 및 산악 지대 (가혹 환경): 전력 설비가 완전 밀폐되어 있어 해안가의 염해(소금기), 산악 지대의 습기 및 먼지로부터 완벽하게 보호된다. 양수발전소의 지하 굴착량 감소에도 매우 유리하다.

고전압 대용량 기간 계통: 외부 환경의 영향을 받지 않아 운전 안정성이 매우 높으므로, 국가 전력망의 척추 역할을 하는 초고압(345\mathrm{kV}, 765\mathrm{kV}) 변전소에 적합하다.

[GIS 변전소의 장단점]

장점

획기적인 공간 절약: 충전부의 절연 거리를 대폭 줄일 수 있어 종래 변전소 대비 1/10 정도로 면적 축소가 가능하다.

높은 안전성과 환경 조화: 감전이나 비래물(날아오는 물체)에 의한 사고 위험이 없고, 개폐 소음이 적어 도심 환경과 조화를 이룬다.

보수 점검의 간소화: 밀폐형 기기이므로 오손, 습기의 영향을 받지 않아 정기적인 청소나 점검이 거의 필요 없는 고신뢰성 설비이다.

단점

높은 초기 건설 비용: 일반 기중 절연 변전소(AIS)에 비해 장비 제작 및 구축 단가가 비싸다.

사고 시 복구의 어려움: 내부에서 절연 파괴 등 대형 사고 발생 시, 원인 파악이 어렵고 가스 회수 및 재주입 등 조기 임시 복구가 불가능해 장기간 운전 정지가 발생할 수 있다.

[적용 및 시공 시 유의사항]

현장 방진 관리 (도킹 작업): 모듈 형태로 공장에서 조립되어 오지만, 현장에서 각 모듈을 연결(도킹)할 때 이물질이나 수분이 침투하면 치명적인 절연 파괴로 이어진다. 따라서 방진 커버 설치, 먼지량 수시 측정 등 반도체 공정에 준하는 엄격한 관리가 필요하다.

사고 범위 국한: 사고 파급을 막기 위해 설비 내부를 절연 스페이서를 통해 여러 개의 가스 구획으로 적절히 나누어야 한다.

[최신 동향 및 향후 전망: 친환경 GIS(Eco-GIS)로의 전환]

과거 GIS의 핵심이었던 SF6(육불화황) 가스는 완벽한 절연체지만, 지구온난화지수(GWP)가 이산화탄소의 약 25,200배에 달하고 대기 중에 3,000년 이상 체류하는 치명적인 온실가스이다.

EU는 2024년 F-gas 규정에 따라 전압 등급별로 순차적 금지 일정을 두고 있고, Siemens Energy·Hitachi Energy도 SF₆-free GIS를 확대 공급 중이라고 밝히고 있다.
