전력 계통에 대해 전반적인 흐름대로 설명해보세요.

[도입: 전력 계통의 정의와 근본 목적]

전력 계통(Power System)이란 전력 계통은 발전소에서 생산된 전기를 수용가까지 안정적으로 전달하는 전체 시스템이다. 일반적인 흐름은 발전 → 초고압 송전 → 변전 → 배전 → 수용가 공급의 순서로 이루어진다. 먼저 발전소에서 생산된 전력은 발전기 단자에서 수십 \mathrm{kV} 수준으로 발생한 뒤, 장거리 송전 시 전류를 줄여 손실을 최소화하기 위해 변압기를 통해 345\mathrm{kV} 또는 765\mathrm{kV}와 같은 초고압으로 승압된다. 이후 송전선로를 통해 대도시나 지역 변전소까지 전달되며, 변전소에서는 이를 154\mathrm{kV}, 66\mathrm{kV}, 22.9\mathrm{kV} 등으로 단계적으로 낮춘다. 그 다음 배전계통에서는 일반적으로 22.9\mathrm{kV} 배전선로를 통해 각 지역으로 전력을 공급하고, 최종적으로 주상변압기나 수용가용 변압기를 거쳐 저압으로 변환한 뒤 가정, 상가, 공장 등 각 수용가에 공급하게 된다.

이와 같은 전력 계통은 단순히 전기를 보내는 구조가 아니라, 수요와 공급의 균형을 맞추고 전압과 주파수를 일정하게 유지하며, 고장 발생 시에도 계통 전체의 안정성을 확보해야 하는 복합적인 시스템이다. 따라서 계통 운영에서는 전압 조정, 주파수 제어, 보호계전, 재폐로, 무효전력 보상, 예비력 확보 등의 기술이 함께 적용된다. 이를 위해서는 단순히 전기·기계적 설비의 구축을 넘어, 다음의 3가지 핵심 과제를 해결하기 위한 고도의 제어 기술이 필수적으로 요구된다.

[전력 계통 운영의 3대 핵심 과제와 극복 방안]

첫째, 수요와 공급의 실시간 일치 (수급 균형): 일반 상품은 창고에 보관하며 수요에 대응할 수 있지만, 전통적인 전력망에서는 전기를 대용량으로 저장하기 어려워 소비자의 사용량(수요) 변화에 맞춰 발전기 출력(공급)이 매초 단위로 변해야만 했다. 최근에는 기상 조건에 따라 발전량이 출렁이는 태양광/풍력 등 신재생 에너지가 급증하면서 수급 불균형이 더욱 심화되었다. 이를 극복하기 위해 현재는 대규모 BESS(배터리 에너지 저장장치)와 양수발전을 계통 곳곳에 연계하여, 남는 전력을 저장하고 부족할 때 즉시 방전하는 방식으로 실시간 수급 균형을 맞추고 있다.

둘째, 전력 품질(주파수 및 전압)의 유지: 소비자의 전자 제품과 산업용 정밀 기기가 정상적으로 동작하려면 전력망 전체의 주파수(60Hz)와 각 지역의 규정 전압이 일정하게 유지되어야 한다. 주파수는 계통 전체의 수급 밸런스에 의해 결정되고, 전압은 지역적인 무효전력의 흐름에 따라 달라지기 때문에 광범위한 수용가의 전압을 일일이 제어하는 것은 매우 까다롭다. 특히 인버터 기반의 재생에너지가 늘어나며 계통의 회전 관성(Inertia)이 떨어져 주파수가 쉽게 흔들리는 문제가 발생하고 있다. 이를 막기 위해 유연송전시스템(FACTS), 동기조상기, 그리드 포밍(GFM) 인버터 등의 첨단 전력전자 기기를 투입하여 주파수와 전압을 굳건히 유지하고 있다.

셋째, 사고의 파급 방지와 시스템 신뢰도 확보: 전력망의 대부분인 송전선로는 수백 \mathrm{km} 길이로 자연에 노출되어 있어 낙뢰, 태풍 등으로 인한 고장 가능성이 상존한다. 2003년 북미 대정전 사례처럼 일부 선로의 탈락이 도미노처럼 번져 광역 정전을 유발하면 국가적 위기를 초래한다. 따라서 사고 발생 시 고장 구간을 수십~수백 \mathrm{ms} 이내에 분리하는 체계적인 보호계전 시스템이 필수적이다.

[전력계통 안전도 평가 (Security Assessment) 및 최신 트렌드]

안전도 평가란 전력계통 운영자(한국의 경우 전력거래소, KPX)가 설비 고장이나 수요 급증 시에도 계통이 붕괴하지 않고 견딜 수 있는지를 분석하는 과정이다. 과거에는 장기(2년), 중기(8주), 단기(7일) 단위의 오프라인 평가에 의존했으나, 현재는 EMS(에너지 관리 시스템)와 AI 기반의 디지털 트윈(Digital Twin) 기술을 활용하여 다음과 같은 항목을 실시간 및 하루 전 단위로 공표하고 제어한다.

- 기상 데이터를 반영한 정밀한 예측 수요 및 신재생 에너지 예상 발전량

- 돌발 정전이나 재생에너지 출력 급감에 대비한 운영 예비력 확보량

- 송전망 병목 현상(제약)을 고려한 지역별 발전 제약량(\mathrm{GWh}) 및 송전 손실 추정치

- 상정 고장(N-1 고장 등) 발생 시 전압 불안정이나 선로 과부하 위배 여부를 판단하는 실시간 계통 해석 데이터

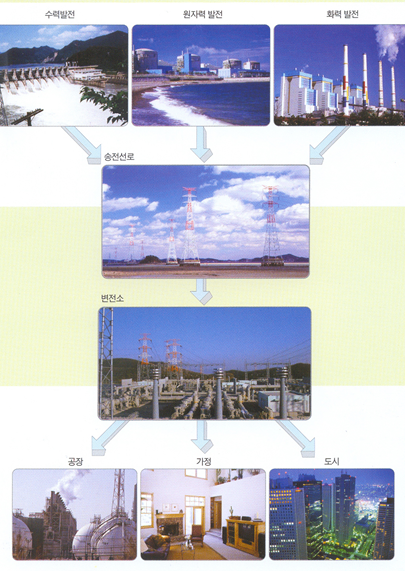

[전력계통 요약도]
