피뢰기의 정격전압, 제한전압에 대해 설명해보세요.

[피뢰기의 정격전압]

속류 차단이 되는 상용 주파 교류의 최고 전압의 실효치를 말한다.

다시 말해서 그 전압을 피뢰기의 선로 측 단자와 접지 측 단자에 인가한 상태에서 소정의 회수로 반복 수행 할 수 있는 상용 주파수 전압의 최고 한도를 규정한 값(실효치)을 말한다.

[피뢰기의 제한 전압]

충격파 전류가 흐르고 있을 때 피뢰기의 단자 전압을 말한다.

이 제한 전압은 충격파의 파형, 피뢰기의 방전 특성 등에 의해 결정되며, 피보호 기기에 가해지는 전압은 피뢰기의 접지 저항, 피보호 기기의 특성, 피뢰기로부터 피보호 기기까지의 거리 등에 의해서도 달라진다.

(참고) 피뢰기 시설규격 및 기준

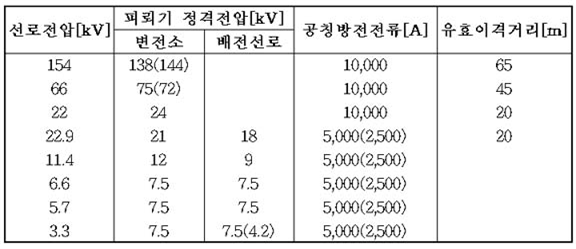

피뢰기의 보효 효과를 충분히 발휘하기 위하여 주요 피 보호기기인 변압기의 단자에서 가깝게 설치하는 것이 좋으나 부득이한 경우 다음의 이격거리 내에서 설치하면 무방하다.

(1) 전압 22.9\mathrm{kV}이하의 배전선로에서 수전하는 설비의 피뢰기 정격전압[\mathrm{kV}]은 배전선로용을 적용한다.
(2) ( )는 배전선로의 공칭방전전류
(3) 전압 22.9\mathrm{kV}이하(22\mathrm{kV} 비접지 제외)의 배전선로에서 수전하는 설비의 피뢰기 공칭방전전류는 일반적으로 2{,}500[\mathrm{A}]의 것을 적용한다.

(1) 피뢰기 시설 규정

① 발전소·변전소 또는 이에 준하는 장소의 가공전선의 인입구 및 인출구
② 가공전선로에 접속하는 배전용변압기의 고압측 및 특별 고압측
③ 고압 또는 특별고압 가공전선로로부터 공급을 받는 수용장소의 인입구
④ 가공전선로와 지중전선로가 접속되는 곳

(2) 피뢰기 시설 예외규정

"(1)" 각 호의 피보호기기가 보호 범위 내에 위치하는 경우
( ※ 22.9\mathrm{kV}의 경우 보호범위 20m : 내선규정 720절)

다. SA(Surge Absorbor) 시설기준[내선규정 제730절]

구내선로에서 발생할 수 있는 개폐서지, 순간과도전압 등으로 이상전압이 2차기기에 악영향을 주는 것을 막기 위해 서지흡수기를 시설하는 것이 바람직하며, 서지흡수기는 보호하고자 하는 기기전단으로 개폐서지를 발생하는 차단기 후단 부하 측 사이에 설치 운용한다.
