XOR 게이트를 그려보세요.

  • 논리 게이트(logic gate)

디지털 회로의 기본적인 요소 부문. 대부분 2개의 입력과 하나의 출력으로 되어 있으며, 회로가 처리하는 데이터에 따라 각 단자는 2진수 0 혹은 1 상태가 되며, 0은 0볼트, 1은 +5볼트 정도 전압이 유지된다. 기본적인 논리 게이트에는 논리곱(AND), 논리합(OR), 배타적 논리합(XOR), NOT, 부정 논리곱(NAND), 부정 논리합(NOR), XNOR 등 7가지가 있다.

  • 회로

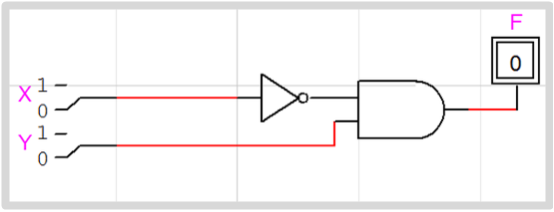

▲ F=X'Y의 회로

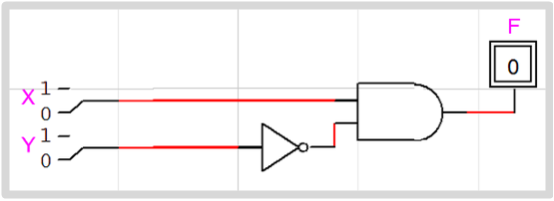

▲ F=XY’의 회로

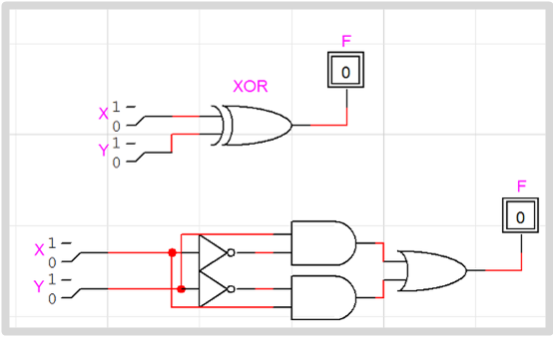

▲ 위의 둘을 OR게이트로 연결한 XOR게이트

  • XOR게이트 진리표

X

Y

F

0

0

0

0

1

1

1

0

1

1

1

0
