회로도를 보고 전압을 구해보십시오.

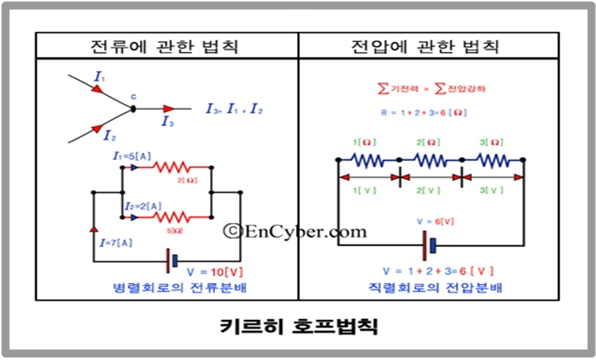

회로도에서 전압을 구할 때는 일반적인 경우에서 다음과 같은 키르히호프 법칙을 사용하여 구한다.

제1법칙

접합점 법칙 또는 전류법칙이라고 한다. 회로 내의 어느 점을 취해도 그곳에 흘러들어오거나(+) 흘러나가는(-) 전류를 음양의 부호를 붙여 구별하면, 들어오고 나가는 전류의 총계는 0이 된다. 즉, 전류가 흐르는 길에서 들어오는 전류와 나가는 전류의 합이 같다. 제1법칙은 전하가 접합점에서 저절로 생기거나 없어지지 않는다는 전하보존법칙에 근거를 둔다.

제2법칙

폐회로 법칙, 고리법칙 또는 전압법칙이라고 한다. 임의의 닫힌 회로(폐회로)에서 회로 내의 모든 전위차의 합은 0이다. 즉, 임의의 폐회로를 따라 한 바퀴 돌 때 그 회로의 기전력의 총합은 각 저항에 의한 전압 강하의 총합과 같다. 먼저 회로의 도는 방향(시계방향 또는 반시계방향)을 정하고 그 방향으로 돌아가는 기전력 E와 전압강하 IR의 부호를 정한다. 전류와 저항과의 곱의 총계(∑InRn)는 그 속에 포함된 기전력의 총계(∑En)와 같다. 이 법칙은 직류와 교류 모두 적용할 수 있으며, 저항 외에 인덕턴스, 콘덴서를 포함하거나 저항을 임피던스로 바꿀 수 있다. 제2법칙은 에너지 보존법칙에 근거를 둔다.

해설 및 핵심용어 정리

(1) 전기 회로(electric circuit)

전기회로는 전기가 흐를 수 있도록 설치된 닫힌 회로다. 회로에는 저항기, 축전기, 코일 등 다양한 전기적 소자가 전기 전도체인 전선에 의해 연결된다. 건전지, 전선, 저항을 나란히 이어 만든 폐회로는 가장 간단한 전기회로의 예라고 할 수 있다. 전기회로는 회로에 공급되는 전기의 종류에 따라 크게 직류회로와 교류회로로 나뉘며 각각의 회로에서 저항, 축전기, 코일 등을 연결하여 다양한 전기회로를 만들 수 있다. 전기회로는 전류의 순환회로를 의미하며, 단순히 회로라고도 한다. 전기회로 내 전류의 흐름을 수학적으로 표현하는 두 가지 기본법칙은 옴의 법칙과 키르히호프의 법칙이다.

(2) 전기회로의 구성

회로는 저항, 콘덴서, 트랜지스터, 진공관 등의 회로소자로 구성되어 있으며, 각 소자는 도선으로 연결된다. 소자는 수동소자와 능동소자로 나눌 수 있다. 수동소자는 에너지를 만들거나 증대시키지 않는 소자로 저항, 콘덴서, 코일 등이 있다. 반면 능동소자는 에너지를 발생, 증대 또는 변환시키는 소자로 트랜지스터, 진공관 등이 있다.

(3) 전기회로의 종류

전원에 따라 직류회로와 교류회로로 나눌 수 있다. 직류회로에서는 전류가 한 방향으로만 흐르고, 교류회로에서는 1초에 수십 번씩 전류의 방향이 바뀐다. 또 회로의 접속방법에 따라 직렬회로와 병렬회로로 나눌 수 있다. 직렬회로는 회로가 나누어지지 않고, 각 소자마다 전체 전류가 흐르는 하나의 경로로 구성된다. 병렬회로는 회로가 나누어져 있고, 각각의 나누어진 회로에는 전체 전류의 일부분이 흐른다.
