계기용 변성기(PT,CT)의 점검 시 주의사항에 대해 설명해보세요.

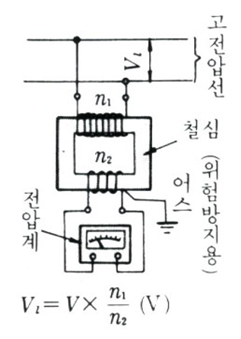

[PT(Potential Transformer)]

고압이나 대전류가 직접 배전반에 있는 각종 계측기나 계전기에 유입되면 위험하므로 이를 저전압이나 소전류로 변성시켜 계측기나 계전기의 입력전원으로 사용하기 위한 장치이다. 2차측 정격전압이 110\mathrm{V}로 고정되어지며, PT점검 시에는 2차측을 개방시켜 과전류로부터 PT를 보호한다.

[CT(Current Transformer)]

대전류를 소전류로 변성하는 것으로 보통 정격 2차 전류는 5\mathrm{A}이다. 이것은 계기, 계전기의 입력이 5\mathrm{A}로 설계되기 때문이다. 또 계기용 변류기 선정시 계급, 정격전압, 정격 1차 전류, 정격 2차 전류, 과전류강도, 과전류정수 등을 잘 이해하고 사용해야 한다. 특히 통전 중에는 계기용 변류기의 2차 측을 개방하면 안 되는데, 고전압이 유기되어 절연파괴 및 화재의 원인이 될 수 있기 때문이다.

계기용 변압기는 어떤 전압(주로 고압)을 저압(110\mathrm{V})으로 변성하여 계기, 계전기에 공급하는 것으로 CT와 마찬가지로 적용에 주의해야 한다. 계기용 변압기의 주의사항으로 중성점 불안정 현상이 있는데, 계기용 변압기의 특이한 현상 중 하나로 발생원인은 다음과 같다.

1) 계통이 비접지 계통일 때 PT를 접지할 경우

2) 계통이 접지 계통일 때 일시적인 계통분리현상으로 비접지계로 된 경우

3) 계기용 변압기의 2차 부담이 극히 적은 경우 등이 있다.

중성점 불안정 현상은 철공진을 일으켜 중성점에 과도 진동 현상이 발생하는 문제, PT의 대지 전압이 높아져 철심 포화 현상의 발생 문제, 포화로 인한 돌입전류로 다른 상의 대지전압을 상승시켜 다시 포화되어 진행되는 문제 등이 있어 주의해야 한다.
