변압기 권선비에 대해 설명해보세요.

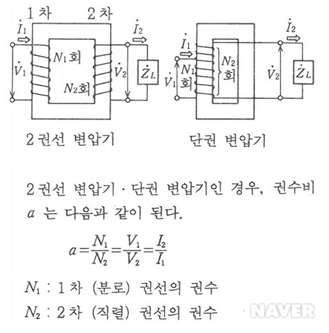

변압기의 1차 권선과 2차 권선의 권수의 비율이다.

단권변압기의 경우는 분로 권선과 전체의 권선과의 권수비이다.

(참고) 변압기의 기본원리

그림과 같이 성층 철심에 권선n_1(1차측)과 n_2(2차측)를 감고 1차에 전류를 흘리면 1차 권선에 흐르는 전류에 의해 1차 측 철심에 자속이 발생하고 이 자속은 철심을 통해 2차 권선을 쇄교한다.

2차권선의 내부에 있는 철심에서는 1차 권선에 의한 자속의 변화를 방해하는 방향으로 자속이 발생하고 이 자속에 의해 2차 권선에 기전력이 발생하여 전류가 흐르게 된다.

그러나 이때 발생한 전류는 잠시 후면 없어지게 된다. 이는 1차 측 권선에 의한 자기장의 크기에 변화가 있어야만 전류가 유도 된다는 것을 설명하는 것으로, 2차 측에 계속적인 전류가 발생하기 위해서는 자기장의 변화를 위해 1차 측에 교류를 흘려주어야 한다.

1차 전압에 대한 2차 전압은 권선수에 비례한다. 즉 (v_1/v_2) = (n_1/n_2)의 관계가 성립하고 이를 변압비라 한다.
