응력-변형률 선도에 대해 설명해보세요.

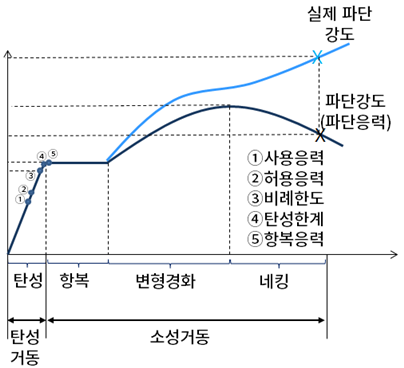

물체에 작용하는 힘을 점진적으로 증가시키면 물체의 형상변화인 변형(deformation)과 내부의 저항력인 응력(stress)도 점진적으로 증가한다. 아래 그림과 같이 물체 변형률(strain)의 크기를 수평축으로 하고 변형에 따른 물체 내부의 응력을 수직축으로 하여 그래프로 나타낸 것을 응력-변형률 선도라고 부른다.

이 선도는 재료의 고유한 인장 거동을 나타내며, 재료의 종류에 따라 각기 다른 형태를 나타낸다. 가장 일반적인 강철(steel)의 경우, 비례한도(proportional limit)라 불리는 응력 값까지 변형률과 응력은 직선적인 관계를 유지하며, 이 직선의 기울기를 탄성계수(elastic modulus)라고 부른다. 이 지점 이내로 물체에 힘을 가하면 물체는 탄성변형(elastic deformation)을 일으켜 힘을 제거하면 물체는 원래 모양 그대로 복원된다.

이 지점을 지나면 곧바로 항복점(yielding point)이라 불리는 응력 값에 도달하게 되고, 이 지점보다 큰 하중을 물체에 가하면 물체는 하중을 제거하여도 영구적인 변형이 남는 소성변형(plastic deformation)을 일으키게 된다. 이 지점을 통과하여 힘을 가하면 물체는 극한강도(ultimate strength)라 불리는 응력 값에 도달하게 되고 이 응력 값이 바로 물체가 지탱할 수 있는 최대 강도를 나타낸다. 이 이상으로 물체에 힘을 가하면 물체가 끊어지는 파단점에 도달하게 된다.
