EDS(Electrical Die Sorting) 공정에 대해 설명해 보세요.

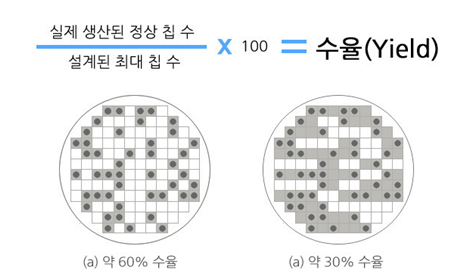

반도체 제조공정에서 가장 중요한 것 중 하나가 수율이다. 웨이퍼 한 장에 설계된 최대 칩(Chip)의 개수와 실제 생산된 정상(Prime Good) 칩의 개수를 백분율로 계산한 것이다. 반도체는 수율이 높을수록 생산성이 높다는 의미이므로 반도체 생산라인에서는 수율에 매우 민감하다. 높은 수율을 얻기 위해서는 반도체가 생산되는 클린룸의 청정도나 공정장비의 정확도, 공정조건 등 여러 제반사항이 뒷받침 되어야 이루어 질 수 있다.

수많은 제조공정을 거친 반도체 칩은 적절한 테스트(Test)를 통해 양, 불량을 선별하게 됩니다. 반도체 제조과정에서 진행되는 테스트(Test)에는 웨이퍼 완성 단계에서 이루어지는 EDS Test, 조립 공정을 거쳐 패키지(Package)화 된 상태에서 이루어지는 Packaging Test, 그리고 출하되기 전 소비자의 관점에서 실시되는 품질 Test 등이 있습니다. EDS Test란 웨이퍼 상태에서 개별 칩이 양품인지 불량품인지를 선별해내는 테스트이다.

EDS Test는 Electrical Die Sorting의 약자로, 전기적 특성검사를 통해 웨이퍼 상태인 각각의 칩들이 원하는 품질 수준에 도달하는지를 체크하는 것에서 시작된다. 그 후, 양품이 될 가능여부를 판단하여 수선(Repair)이 가능한 칩은 다시 양품으로 만들고, 불가능한 칩은 특정한 표시(Inking)를 통해 불량으로 판정하고, 다음 공정에서 더 이상 작업을 진행하지 않도록 한다.

반도체 공정에서 EDS Test를 반드시 실행해야 하는 이유는 웨이퍼 제조 공정상의 문제점이나 설계상의 문제점을 조기에 발견하여 공정 및 설계 팀에 피드백을 줄 수 있기 때문이다. EDS Test는 단일 과정이 아닌 세분화된 여러 단계를 거치게 되는데, 크게 5단계로 이루어집니다.

① ET Test & WBI (Electrical Test & Wafer Burn In)

ET Test는 반도체 제조공정 중 중요한 단위공정으로 반도체 집적회로(IC) 동작에 필요한 개별소자들(트랜지스터, 저항, 캐패시터, 다이오드)에 대해 전기적 직류전압, 전류특성의 파라미터를 테스트하여 작동여부를 판별하는 과정이다. 이는 반도체 칩(Chip)으로 행하는 첫 Test 공정이라고 볼 수 있다. 이어지는 WBI(Wafer Burn In) 공정은 제품 초기에 발생하는 높은 불량률을 효과적으로 제거하기 위한 목적으로 실행한다. 웨이퍼에 일정온도의 열을 가한 다음 AC/DC 전압을 가해 제품의 약한 부분, 결함 부분 등 잠재적인 불량 요인을 찾아내 제품의 신뢰성을 향상시키는 공정이다.

② Pre-Laser (Hot/Cold)

이 공정에서는 전기적 신호를 통해 웨이퍼 상의 각각의 칩들이 정상인지 이상이 있는지를 판정하고, 수선이 가능한 칩은 수선 공정에서 처리하도록 정보를 저장한다. 이 때, 특정 온도에서 발생하는 불량을 잡아내기 위해 상온보다 높은/낮은 온도에 따른 테스트가 병행된다.

③ Laser Repair & Post Laser

이는 앞서 진행된 Pre-Laser 공정에서 불량이 발생하였지만, 수선이 가능한 것으로 판정된 칩들을 모아 Laser Beam을 이용해 수선하는 공정으로 EDS Test 가운데 중요한 공정이다. 수선이 끝나고 나면 Post Laser 공정을 통해 수선이 제대로 이루어졌는지 재차 검증한다.

④ Tape Laminate & Bake Grinding

Tape Laminate 공정과 Bake Grinding 공정은 교통카드나 여권에 들어가는 IC 카드를 비롯해 두께가 얇은 제품을 조립 할 때 필요한 공정이다. 웨이퍼 후면을 미세한 다이아몬드 입자로 구성된 연마 wheel로 갈아 칩의 두께를 얇게 함으로써 조립을 용이하게 하는데 그 목적이 있다. 이 때, 발생하는 다량의 실리콘 잔여물(Dust) 및 파티클(Particle)로부터 웨이퍼 패턴 표면을 보호하기 위해 전면에 자외선(UV) 테잎을 씌워 보호막을 형성하는 것이 바로 Tape Laminate 공정이다. Grinding 이 끝나면 패턴 면을 보호하기 위해 붙여 놓은 테잎은 다시 벗겨 내게 된다.

⑤ Inking

Inking 공정은 Pre Laser 및 Post Laser에서 발생된 불량 칩에 특수 잉크를 찍어 육안으로도 불량 칩을 식별할 수 있도록 만드는 공정이다. Inking 과정을 거치고 나면 조립 과정에서 잉크가 찍힌 불량 칩에 대해서는 조립을 진행하지 않아도 되므로 조립 및 검사 공정에서 사용되는 원부자재 및 설비, 시간, 인원 등의 손실 절감 효과가 있다. 또한 Pre Laser에서 불량으로 판정된 칩과 Post Laser 공정에서 다시금 검증하여 불량으로 처리된 칩, 그리고 웨이퍼 내에서 완성되지 않은 Dummy die의 경우에도 Inking 공정을 통해 구분될 수 있도록 표시한다. Inking 공정까지 끝난 웨이퍼는 건조된 다음 QC Gate의 최종검사를 거쳐 조립 공정으로 옮겨지게 된다.
